Dans bien des cas, les fils bleus ne sont plus forcément des neutres, et les rouges ne garantissent pas d’être sous phase. Moins d’un quart des installations anciennes respectent encore les codes couleur aujourd’hui en vigueur. Ce décalage silencieux, hérité de normes passées, peut transformer une simple vérification électrique en scénario à risque. Pourtant, un outil accessible à tous permet de trancher sans ambiguïté : le multimètre. Bien utilisé, il devient l’allié fiable de toute intervention sur une prise ou un tableau.
Comprendre le rôle du multimètre dans l'identification des fils

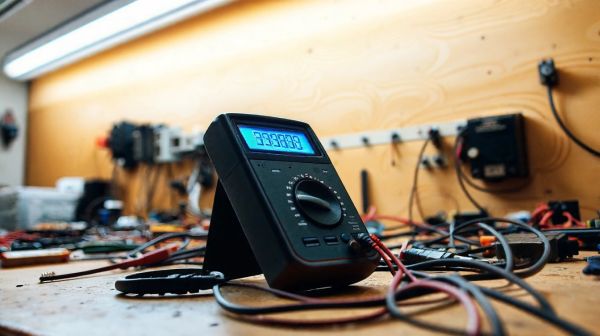

Le multimètre numérique n’est pas un simple gadget de bricoleur : c’est un outil de diagnostic précis, capable de lever toute ambigüité sur l’état d’un circuit. Là où les couleurs des fils mentent parfois, la mesure ne triche pas. En particulier, dans les installations vieillissantes ou modifiées sans respect des normes, se fier au code couleur revient à jouer avec le feu - parfois littéralement. Le seul moyen d’identifier avec certitude la phase et le neutre est de mesurer la tension qui circule réellement.
Pour cela, l’appareil doit être correctement configuré. Placez-le sur le mode tension AC, généralement symbolisé par un tilde (~). Choisissez un calibre adapté, comme 600 V ou 250 V, afin d’éviter tout dépassement de gamme. Branchez la sonde noire dans le port COM et la sonde rouge dans le port marqué V. Avant toute manipulation, vérifiez l’état des câbles de mesure : aucune fissure, aucune dénudation. Une sonde mal enclenchée ou une pile faible peut induire des erreurs de lecture, compromettant toute l’opération.
La rigueur analytique est ici primordiale. Un diagnostic électrique fiable ne repose pas sur une intuition, mais sur une méthode éprouvée. Pour approfondir la méthodologie de test en toute confiance, on peut naviguer vers le site.
Les fondamentaux de la sécurité avant toute manipulation
Avant même de toucher au multimètre, la priorité absolue est la sécurité électrique. Même si vous êtes certain que le courant est coupé, agir sans précaution expose à des risques graves. La première étape consiste à couper le disjoncteur général. Cette procédure, appelée consignation, est incontournable. Elle isole l’ensemble de l’installation du courant principal, réduisant drastiquement les dangers d’électrocution.
Une fois le courant coupé, utilisez un tournevis testeur pour confirmer l’absence de tension sur les bornes. Ce petit outil bon marché est un premier garde-fou, bien que limité en précision. Il ne remplace en aucun cas le multimètre, mais il permet de détecter une éventuelle erreur de manipulation du disjoncteur. Travailler sur un circuit qu’on croit mort alors qu’il est encore alimenté ? C’est à deux doigts de l’accident.
Ensuite, équipez-vous correctement. Dans les pièces humides - cuisine, salle de bain, buanderie - le port de gants isolants est fortement conseillé. Même si le sol est sec, l’humidité résiduelle dans l’air ou sur les surfaces augmente la conductivité. Un environnement de travail dégagé, sans objets métalliques à portée de main, limite aussi les risques de contact accidentel.
Interprétation des valeurs de tension relevées
Une fois les mesures effectuées, il s’agit de savoir ce que signifient les chiffres affichés. Le multimètre ne ment pas, mais il faut savoir le lire. Voici les valeurs typiques à attendre dans une installation conforme.
| 🔍 Points de contact | 📏 Tension attendue | 📌 Signification du résultat |
|---|---|---|
| Phase / Neutre | ≈ 230 V | Tension normale du réseau. Confirme que le circuit est alimenté. |
| Phase / Terre | ≈ 230 V | Le fil actif (phase) est bien détecté. La terre est correctement positionnée. |
| Neutre / Terre | 0 à 2 V | Le neutre est bien raccordé au potentiel de terre. Au-delà, risque de défaut. |
Un écart supérieur à 2 V entre le neutre et la terre peut indiquer un problème d’installation, comme une mauvaise connexion ou une dérivation. Dans ce cas, mieux vaut ne pas chercher à corriger soi-même : un électricien doit intervenir. La mesure de tension AC n’est pas qu’un simple contrôle technique ; elle est le reflet de l’intégrité de tout le système électrique.
Méthode pas à pas pour trouver la phase et le neutre
Identifier les fils sans ambiguïté demande une approche structurée. Voici les étapes à suivre pour un diagnostic clair et sans risque :
- 🔧Réglez le multimètre sur tension AC (~) et un calibre de 600 V. Vérifiez les sondes et leur bon branchement (noire en COM, rouge en V).
- ⚡Coupez le courant au disjoncteur général, puis vérifiez l’absence de tension avec un tournevis testeur.
- 📍Utilisez la terre comme référence : placez la sonde noire sur la borne de terre (jaune-vert ou borne centrale de la prise).
- 🔍Testez chaque fil inconnu avec la sonde rouge. Celui qui affiche environ 230 V est la phase.
- 📝Marquez les fils à l’aide de ruban adhésif ou d’un feutre indélébile pour éviter toute confusion ultérieure.
Une fois la phase identifiée, le second fil est très probablement le neutre. Pour le confirmer, mesurez la tension entre ce fil et la terre : elle doit être proche de zéro. Si c’est le cas, la boucle est validée. Cette identification par point de terre est la méthode la plus fiable, car elle s’appuie sur une référence stable et universelle.
Les pièges classiques lors du diagnostic électrique
Nombre d’échecs ou d’erreurs dans l’identification des fils viennent de négligences simples, mais aux conséquences potentiellement graves. L’un des plus fréquents ? Utiliser un multimètre avec des piles faibles. Un appareil mal alimenté peut afficher une tension fantôme ou une valeur erronée, conduisant à une mauvaise interprétation.
Autre erreur : compter uniquement sur un tournevis testeur. S’il détecte la présence de tension, il ne mesure pas son niveau. Il peut aussi réagir à des tensions induites - des signaux parasites qui ne représentent pas un danger réel, mais induisent en erreur. Le multimètre, lui, distingue une vraie tension d’un simple résidu.
Enfin, certains bricoleurs sautent l’étape de la consignation, pensant que le circuit est inactif. Sur le papier, ça semble logique. En pratique ? Un fil mal isolé ou un disjoncteur mal étiqueté peut encore être sous tension. La systématicité des mesures n’est pas une formalité : c’est ce qui fait la différence entre une intervention maîtrisée et un accident évitable.
Maintenir la fiabilité de son réseau domestique
Un diagnostic électrique ne doit pas être une opération ponctuelle. Pour garantir la sécurité à long terme, des vérifications régulières sont essentielles. Dans les pièces d’eau, par exemple, l’humidité accélère la corrosion des contacts. Un contrôle annuel des prises, accompagné d’une mesure rapide de tension, permet de repérer des anomalies avant qu’elles ne deviennent critiques.
La documentation de vos installations joue aussi un rôle clé. Noter les modifications apportées, étiqueter les disjoncteurs, marquer les fils - autant de gestes qui facilitent les interventions futures, que ce soit pour vous ou pour un professionnel. C’est une forme de prévention discrète, mais efficace.
Cependant, il existe des limites à l’auto-diagnostic. Si vos mesures affichent des tensions incohérentes - comme 115 V partout ou des valeurs fluctuantes - cela peut indiquer un problème profond : phase coupée, retour de tension, défaut d’isolement. À ce stade, le risque dépasse le cadre du bricolage. Quand les chiffres ne collent pas, solliciter un électricien professionnel n’est pas une faiblesse : c’est un geste responsable.
FAQ complète
Que faire si je trouve une tension de 115V sur deux fils différents ?
Une tension de 115 V sur plusieurs fils peut indiquer une phase sectionnée ou un retour de tension via un autre circuit. Ce phénomène, parfois appelé "tension fantôme", est dangereux car il masque un défaut d’installation. Il est impératif de couper l’alimentation générale et de consulter un électricien pour diagnostiquer l’origine du problème.
Puis-je utiliser un multimètre d'entrée de gamme pour ce test ?
Oui, un multimètre d’entrée de gamme suffit pour mesurer la tension entre phase, neutre et terre, à condition qu’il soit en bon état et conforme à la norme CAT II. Vérifiez que les sondes s’enfoncent bien et que l’appareil affiche des valeurs stables. L’important n’est pas le prix, mais la fiabilité de la mesure.
Est-ce normal d'avoir 5V entre le neutre et la terre ?
Non, une tension de 5 V entre le neutre et la terre dépasse la limite acceptable (0 à 2 V) et peut signaler un courant de fuite ou un mauvais raccordement. Cela augmente le risque d’électrocution, surtout dans les pièces humides. Il est conseillé de faire vérifier l’installation par un professionnel.
C'est ma première manipulation, y a-t-il un risque d'électrocution avec le multimètre ?
Le risque est très faible si vous respectez les règles de sécurité : couper le courant, utiliser un appareil en bon état, et ne pas toucher les pointes métalliques. Les multimètres sont conçus avec une isolation renforcée. Le danger vient moins de l’outil que de la négligence des précautions élémentaires.
L'identification des fils est-elle obligatoire lors d'une mise en location ?
Oui, lors d’une mise en location, le diagnostic électrique est obligatoire. Il inclut la vérification de l’état des fils, la conformité des repérages et la détection des défauts de mise à la terre. Un logement non conforme peut entraîner des refus de location ou des responsabilités juridiques en cas d’accident.
